塑料公制电缆接头

描述

什么是塑料公制电缆接头？

定义及在电气系统中的作用

塑料公制电缆接头是重要的机械电缆引入装置，用于在电缆进入设备外壳、接线盒或控制面板处对其进行固定、密封和保护。其主要功能是提供可靠的抗拉保护，防止电缆从接线端子处被拉出或扭出。此外，电缆接头还对引入点进行密封，抵御灰尘、潮气和水分等环境污染物的侵入，从而保持整个电气系统的完整性。

了解公制螺纹尺寸（M12至M63）

公制电缆接头的尺寸根据欧洲螺纹标准进行标准化，以字母”M”后加外螺纹直径（毫米）来表示。选择正确的公制电缆接头尺寸表，可确保与电缆直径和安装孔精确匹配。

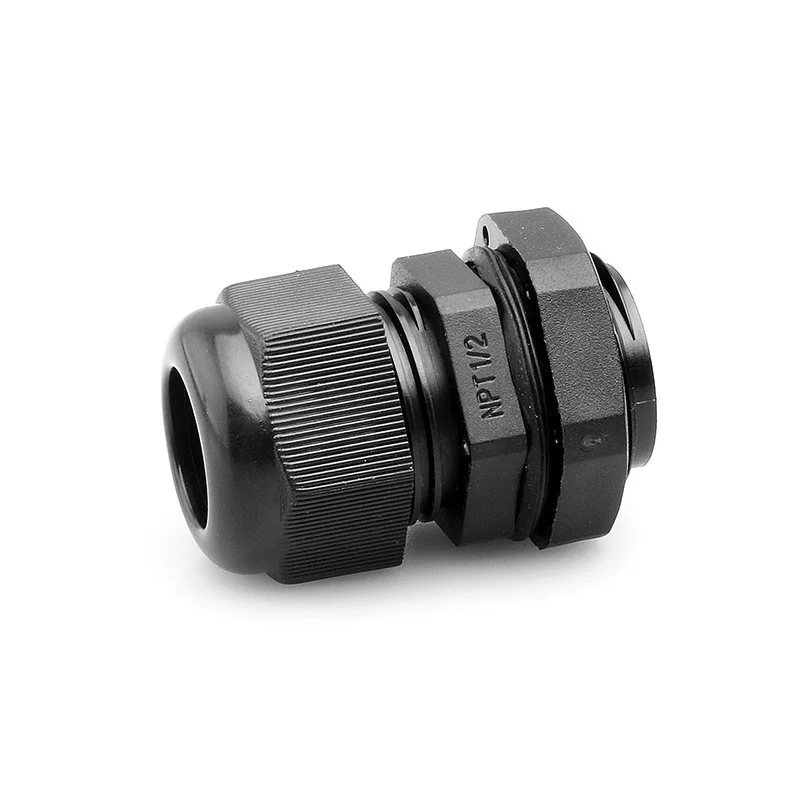

标准差异说明：在比较NPT与公制电缆接头时，公制螺纹采用直线平行设计，标准螺距为1.5mm，需要O型圈来实现防水密封。NPT（美制管螺纹）采用锥形设计，在北美市场较为常见。

材料构成：尼龙与聚酰胺特性

高品质塑料电缆接头采用优质尼龙66或聚酰胺（PA6）制造，具有适用于全球工业市场的优异结构性能：

• 高机械强度：在安装和运行过程中抗冲击、抗拉伸应力、耐物理磨损。
• 热稳定性：可在宽泛的工作温度范围（通常为-40°C至100°C）内保持结构完整性。
• 耐化学性：对油、油脂、弱酸、酒精及常见工业溶剂具有高度耐受性。
• 阻燃等级：通常达到UL94V-2自熄等级，确保商用和工业环境符合规范的消防安全。

塑料电缆接头的主要特点与优势

在为您的电气装置选择公制电缆接头时，塑料产品相对于金属具有明显优势。我们的重型塑料电缆接头可在苛刻环境中提供持久保护、易于安装且极其耐用。

IP67与IP68防水保护

潮气是电气布线的头号大敌。我们的防水电缆接头设计具有出色的密封性能，可确保您的机箱保持干爽。

抗拉保护与抗振性能

松动的导线会导致系统故障。我们的尼龙电缆接头系列采用一体式卡爪设计，可牢固夹紧电缆而不损伤护套。

• 可靠的抗拉保护：防止电缆因意外拉扯而从接线端子中脱出。
• 抗振性能：内部锁定机构确保圆顶螺母不会松脱，即使安装在高振动工业机械上也是如此。
• 延长电缆寿命：消除引入点处的急剧弯折，延长您昂贵布线的使用寿命。

恶劣环境下的耐腐蚀性能

与随时间生锈、点蚀或氧化的金属产品不同，我们的高级合成材料电缆接头解决方案经久耐用。它们对盐水、弱酸和酒精具有完全耐受性。这使其成为沿海设施、化工处理设备以及常年暴露于紫外线照射和雨水的户外环境的首选。

塑料公制电缆接头的类型

我们提供多种多样的塑料电缆接头，可应对各种安装难题，从狭小角落到高运动量机械。选择正确的款式可确保您的布线保持稳固，并免受环境应力影响。

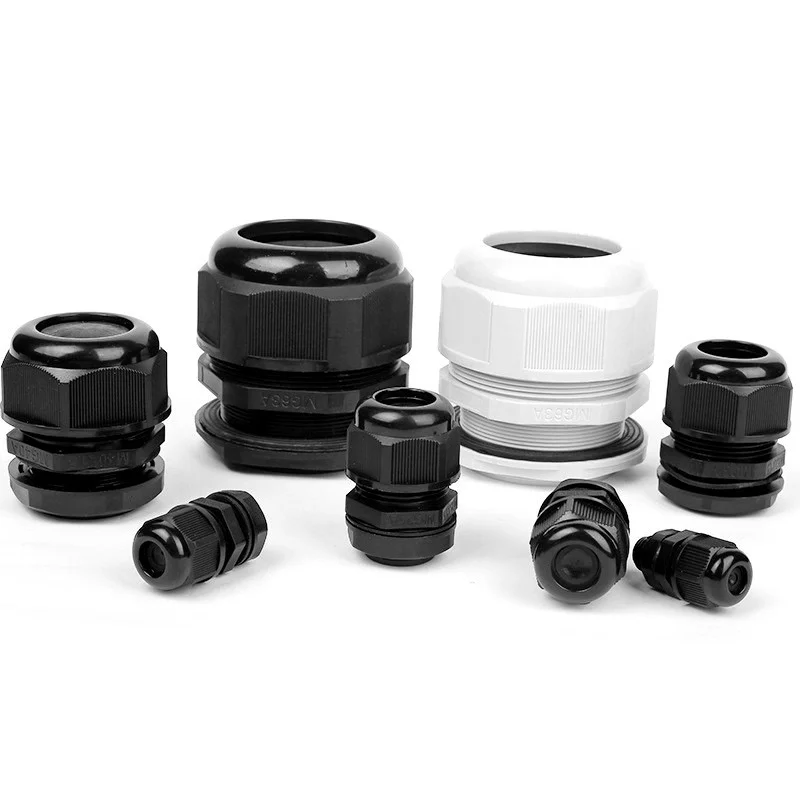

标准尼龙公制电缆接头

我们的标准尼龙电缆接头是一般电气项目的首选。它们为圆形电缆提供可靠的气密密封，广泛用于接线盒和配电柜。如果您正在寻找高品质产品，可以浏览我们全系列的耐用电缆接头，为您的设备外壳需求找到最合适的产品。

90度直角和弯头电缆接头

当空间受限时，90度直角电缆接头必不可少。这些”弯头”连接器可在紧凑外壳中实现整洁的电缆引入，而直线连接则会造成有害的导线弯折。它们保持低矮外形，同时确保内部导线不会长期处于张紧状态。

螺旋柔性弯曲保护电缆接头

对于移动或振动的设备，螺旋柔性弯曲保护必不可少。这些接头带有加长的螺旋”尾部”，可支撑电缆的自然弯曲半径。

• 防止导线疲劳：非常适合手持设备和机器人应用。
• 抗折弯：确保数据和电力传输不会因尖锐折叠而中断。
• 延长使用寿命：大大减少频繁的电缆维护需求。

多孔和扁平电缆接头

并非所有装置都使用单根圆形导线。我们提供专用插件以适应特殊配置：

• 多孔接头：可通过单个公制电缆接头引入点布设多根细导线，而不会降低IP密封性能。
• 扁平电缆接头：专门设计用于牢固夹紧扁平电源排线或带状电缆。

公制电缆接头的专业应用场景

工业自动化与控制面板

在现代制造业中，防止灰尘和潮气进入控制面板至关重要。我们设计的塑料电缆接头用于固定进入PLC柜和机器的电源及信号线。这些公制电缆接头提供严密密封，保护敏感的内部控制电子元件免受工厂车间常见的持续冲洗和振动影响。

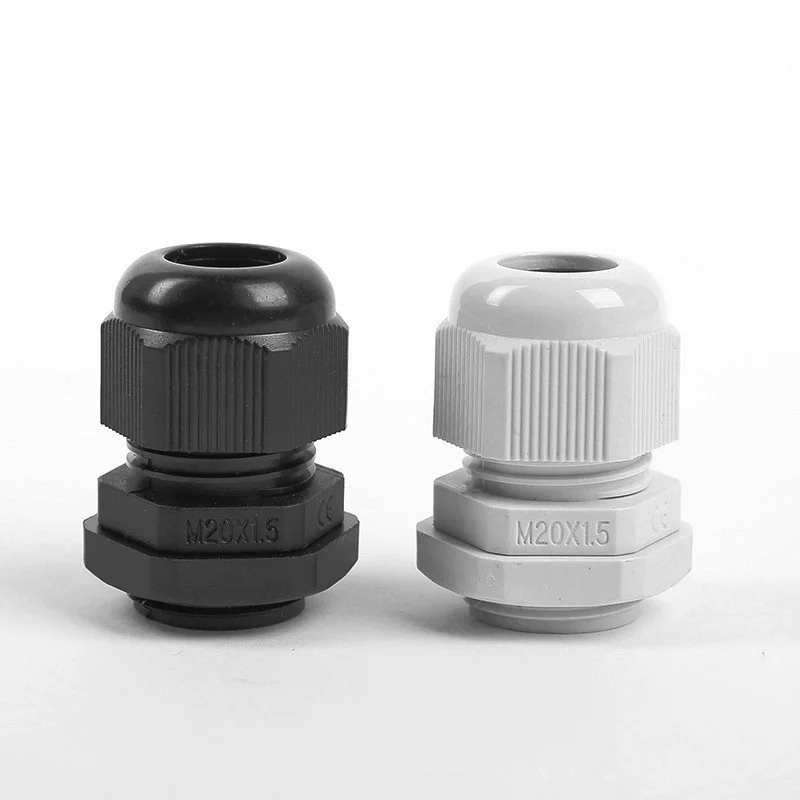

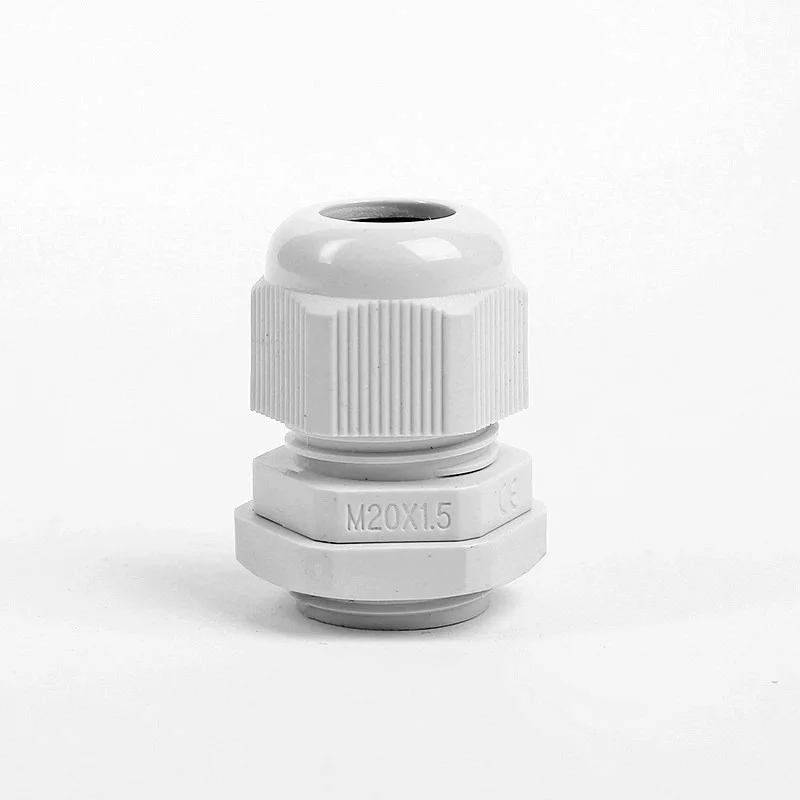

• 常见尺寸：m20电缆接头是传感器和执行器布线的行业标准。
• 布线整洁：为获得整洁的走线，可将这些接头与重型鞍形扎带固定座配合使用，使面板内部布线整洁、稳固，并远离运动部件。
• 优势：在常规设备维护期间防止电缆意外脱出。

防爆（Ex）等级与危险区域环境

在存在空气中粉尘或易燃气体的环境中，安全不容妥协。虽然标准尼龙电缆接头可处理日常商业任务，但危险区域需要专门的Ex级公制产品。

我们专业的危险区域电缆接头设计可防止电火花逸出外壳，确保您的设施始终符合当地及国际安全规范。

可再生能源：光伏与风电系统

户外可再生能源装置面临恶劣天气，从太阳能电站的强烈紫外线照射到风力发电机组的高湿度环境。这正是高品质防水电缆接头发挥价值之处。

• 太阳能装置：M12电缆接头和m25电缆接头型号可固定逆变器连接和汇流箱，在数十年的日晒中抵抗紫外线老化。
• 风力发电机组：m32、m40和m50等较大尺寸的电缆接头在机舱内管理重型电力传输电缆，并吸收持续的结构性振动。
• 长期可靠性：坚固的聚酰胺结构确保公制电缆接头密封件在极端温度变化下不会开裂或泄漏。

如何选择合适的塑料公制电缆接头

选择合适的公制电缆接头能让您的电气系统平稳安全地运行。选错尺寸或等级可能导致导线松动、漏水以及代价高昂的设备故障。我们需要关注三个关键因素，才能实现完美匹配。

测量电缆直径和安装孔尺寸

面对公制电缆接头，您无法凭猜测确定尺寸。您需要知道两个主要测量值：电缆的外径（OD）以及面板或外壳上安装孔的尺寸。

以下是我们标准系列的公制电缆接头尺寸表参考，可帮助您将电缆与合适的面板开孔相匹配：

专业提示：始终选择电缆直径正好位于夹紧范围中间位置的接头。这可确保内部密封件完美地压缩贴合电缆护套。

根据环境选择正确的IP防护等级

您的安装环境决定了所需防水电缆接头的类型。防护等级（IP）对电缆接头阻隔固体和液体的能力进行分级。对于塑料接头，我们通常依据两大标准：

• IP67防护等级：防尘，并可防护暂时浸入水中（水深1米内30分钟）。非常适合一般户外布线和冲洗区域。
• IP68防护等级：防尘，并可在压力下提供持续的水下防护。这是重型工业自动化和船用应用的黄金标准。

如果您的项目还需要在电缆穿出接头前对柜内导线进行可靠管理，可将您的装置与可靠的电气线夹配合使用，保持一切整齐且无应力。

符合国际电气安全标准

我们在安全方面绝不偷工减料，您也应如此。高品质塑料电缆接头必须符合国际电气和安全标准，以确保长期可靠性。

在为全球市场采购尼龙电缆接头时，务必核实以下认证：

• CE标志：确保符合欧洲健康、安全和环境保护标准。
• RoHS指令：保证材料不含铅或镉等有害物质。
